Литий-полимерные аккумуляторы (Li-Po): как правильно пользоваться, заряжать и хранить

Литий-полимерные аккумуляторы сегодня являются сердцем множества гаджетов - от дронов до портативной электроники. Они компактные, легкие и мощные, но имеют свои особенности. Если знать, как с ними обращаться, батареи прослужат дольше, а главное - не создадут опасных ситуаций. В этой статье разбираем все самое важное об эксплуатации таких аккумуляторов.

Что особенного в полимерных батареях

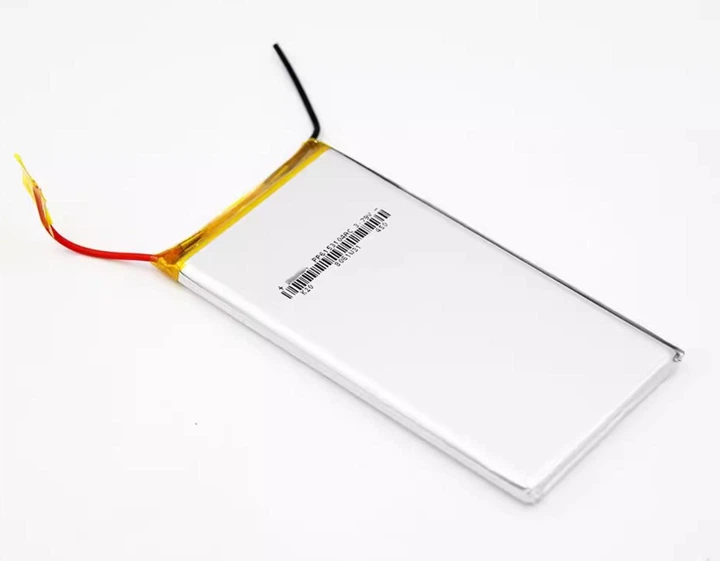

Когда сравнивают литий-полимерные и литий-ионные аккумуляторы, часто возникает вопрос: чем отличается литий ионный от литий полимерного? Главное отличие - в типе электролита. В полимерных батареях вместо жидкости используется гелеобразное или твердое вещество. Это позволяет делать их тонкими, гибкими и разных форм.

Благодаря такой конструкции не нужен жесткий металлический корпус, как у обычных литий-ионных элементов. Батарея может быть толщиной всего 1 миллиметр. Но есть и обратная сторона - полимерная оболочка легче повреждается от ударов или проколов.

Технически оба типа работают схожим образом. Одна ячейка выдает 3.7 В в обычном режиме. Максимум при зарядке - 4.2 В, минимум безопасного разряда - 3.0 В. Эти цифры важно помнить, чтобы батарея работала долго.

Плюсы и минусы технологии

Литий полимерные аккумуляторы преимущества и недостатки имеют достаточно выразительные. Начнем с хорошего:

• Легкие и энергоемкие - идеально для квадрокоптеров и гаджетов
• Можно изготовить любой формы, даже нестандартной
• Почти не разряжаются сами по себе - всего 2-3% в месяц
• Не имеют «эффекта памяти», можно подзаряжать когда угодно
• Выдают высокий ток, поэтому подходят для мощных устройств

Теперь о сложностях. Эти батареи очень чувствительны к перезарядке и глубокому разряду. Если переборщить - аккумулятор деградирует или может даже воспламеняться. Мягкая оболочка легко повреждается, поэтому нужна осторожность. Работают они в узком диапазоне температур, а для зарядки нужны специальные устройства.

Еще один момент - цена. Полимерные батареи стоят дороже обычных литий-ионных с той же емкостью. Но для многих применений эта цена оправдана.

Критические параметры напряжения Li-Po (на одну банку)

Золотые правила безопасности Li-Po:

1. Никогда не оставляйте без присмотра: Большинство возгораний происходят во время процесса зарядки.

2. Используйте LiPo-Bag: Специальные огнеупорные пакеты локализуют пламя в случае взрыва или возгорания.

3. Температурный режим: Не заряжайте аккумулятор, если он горячий после использования, и никогда не используйте его при экстремально низких температурах без предварительного прогрева.

4. Утилизация: Сдутые или механически поврежденные Li-Po нельзя выбрасывать в обычный мусорник - только в специализированные пункты приема.

Как заряжать безопасно

Вопрос, как правильно заряжать литий полимерный аккумулятор, критически важен. Главное правило - использовать только специальные зарядки для литий-полимерных батарей. Обычные зарядки не подходят.

Ток зарядки обычно равен емкости аккумулятора. Например, для батареи на 2000 мАч берем ток 2 ампера. Это называется зарядка на 1C. Некоторые батареи можно заряжать быстрее - на 2-3C, но это уменьшает их общий ресурс.

Температура тоже имеет значение. Температурный режим эксплуатации литий полимерных аккумуляторов во время зарядки - от +5 до +45 градусов. За пределами этих значений заряжать опасно. Особенно вредна зарядка на морозе - это разрушает внутреннюю структуру батареи и может привести к воспламенению.

Никогда не оставляйте аккумулятор на зарядке без присмотра, особенно в первый раз. Если батарея нагревается во время зарядки - это тревожный знак.

Зачем нужна балансировка

Балансировка литий полимерных аккумуляторов зарядным устройством - это обязательная процедура для батарей, где соединено несколько ячеек. Каждая ячейка немного отличается от других, и со временем напряжение на них становится неодинаковым.

Балансировочный разъем (тот тонкий белый проводок с несколькими контактами) позволяет зарядке контролировать каждую ячейку отдельно. Какая-то заряжается быстрее, какая-то медленнее. Зарядка выравнивает их, немного разряжая те, что впереди.

Без балансировки одни ячейки перезаряжаются, другие недозаряжаются. Это быстро убивает батарею. Поэтому подключайте оба провода - и силовой, и балансировочный - каждый раз при зарядке. Современные зарядки делают все автоматически.

Сколько живут такие батареи

Сколько служит литий полимерный аккумулятор зависит от того, как им пользуются. При нормальных условиях батарея выдерживает 300-500 полных циклов заряд-разряд. После этого она теряет около 20% емкости.

Что влияет на срок службы:

• Глубина разряда - частичные разряды полезнее полных
• Температура хранения - жара ускоряет старение
• Уровень заряда при простое - полностью заряженные батареи быстрее портятся
• Сила токов - большие токи изнашивают элементы быстрее

Даже если батарея просто лежит, она стареет. За первые два года теряется около 20% емкости, даже без использования. Поэтому покупать батареи «про запас» нет смысла - лучше брать свежие перед использованием.

Особенности батарей для дронов

Литий полимерные аккумуляторы для дронов характеристики имеют особые. Квадрокоптеры потребляют много энергии, поэтому батареи должны выдавать высокие токи. На что смотреть при выборе:

• Емкость - от нее зависит, сколько дрон пролетает
• Разрядный ток (C-рейтинг) - показывает, какую мощность выдает батарея
• Количество ячеек (2S, 3S, 4S) - определяет напряжение
• Размер и вес - должны соответствовать вашему дрону

C-рейтинг особенно важен. Если на батарее написано 1500 мАч и 30C, она может выдать 45 ампер (1.5 × 30 = 45). Если дрон потребляет больше - батарея перегревается и быстро деградирует.

После интенсивного полета дайте батарее остыть до комнатной температуры. Заряжать горячую батарею опасно - внутреннее сопротивление низкое, токи возрастают, а это может привести к повреждениям.

Правила хранения, особенно зимой

Правильное хранение продлевает жизнь батареи. Как хранить литий полимерные аккумуляторы зимой и в другие периоды, когда вы ими не пользуетесь?

Основные правила простой:

1. Зарядите батарею до 40-60% (около 3.7-3.8 В на ячейку)
2. Держите при температуре +5...+25 градусов, идеально +15
3. Найдите сухую комнату, без прямого солнца
4. Изолируйте контакты скотчем, чтобы не было короткого замыкания
5. Проверяйте напряжение раз в 2-3 месяца, подзаряжайте при необходимости

Зимой не оставляйте батареи в холодных гаражах или машинах. Мороз портит электролит, и изменения могут быть необратимыми. Если батарея все же замерзла, дайте ей медленно нагреться до комнатной температуры перед использованием.

Летом главный враг - жара. Температура выше +60 градусов разрушает электролит и деформирует оболочку. В раскаленной машине легко достигается +70 и более, поэтому держите батареи в прохладе.

Что делать с раздутой батареей

Если литий полимерный аккумулятор раздулся что делать - вопрос, требующий быстрой реакции. Раздувание (или «пузырение») означает, что внутри образуются газы из-за деградации или перегрева. Это небезопасно.

Что делать немедленно:

1. Прекратите использование, отсоедините от устройства
2. Вынесите батарею в безопасное место, подальше от огня
3. Не заряжайте, не прокалывайте, не сжимайте
4. Не пытайтесь «отремонтировать»
5. Сдайте на утилизацию - некоторые сервисные центры принимают такие батареи

Раздутую батарею нельзя «вылечить». Любые попытки использовать ее дальше могут закончиться воспламенением с выделением токсичных газов. Это серьезно, поэтому лучше не рисковать.

Обычно батареи раздуваются от перегрева, перезарядки или механических повреждений. Если вы заметили даже небольшое увеличение толщины - прекращайте эксплуатацию.

Можно ли восстановить батарею самостоятельно

Восстановление литий полимерного аккумулятора своими руками - тема спорная. В отличие от старых никелевых батарей, литий-полимерные почти не поддаются реанимации после серьезной деградации.

Что можно сделать дома:

• Калибровка контроллера через полный цикл разряд-заряд
• Замена поврежденных разъемов или проводов
• Перепайка отдельных ячеек в сборке (требует навыков пайки)

Глубоко разряженные батареи (ниже 2.5 В на ячейку) обычно не восстанавливаются безопасно. Попытки их зарядить могут привести к внутреннему короткому замыканию.

Существует профессиональное оборудование для восстановления, но оно дорогое. Для бытовых батарей дронов или гаджетов проще купить новые элементы - это безопаснее и экономичнее.

Температурные пределы при использовании

Температурный режим эксплуатации литий полимерных аккумуляторов существенно влияет на их работу. Разряжать можно от -20 до +60 градусов, но лучше всего батареи работают при +15...+35.

На морозе батарея ослабевает. При -10 градусах доступно лишь 60-70% емкости. Поэтому зимние полеты дронов требуют батарей с большим запасом. Некоторые даже подогревают батареи перед полетом специальными чехлами.

Жара ускоряет старение. Если батарея постоянно работает при +50, она проживет вдвое меньше, чем при +25. А перегрев выше +70 градусов уже опасен - возможно воспламенение.

Во время интенсивной работы аккумулятор нагревается. Поверхность не должна быть горячее +60 градусов. Если батарея после использования очень горячая - дайте ей остыть перед зарядкой.

Некоторые пользователи устанавливают термодатчики на свои дроны, чтобы контролировать температуру батареи в реальном времени. Это особенно полезно для гоночных квадрокоптеров, где нагрузки экстремальные.
